产品定位

专业型

应用场景

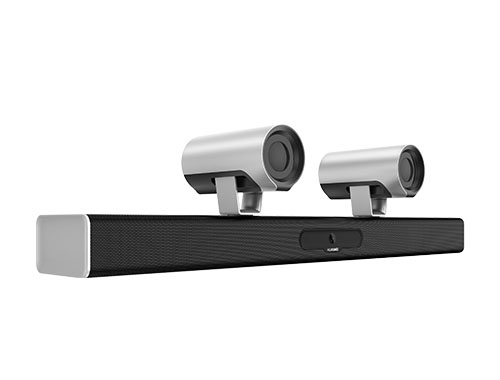

HUAWEI CloudLink Bar 500，4合1时尚设计，适用中小型会议室场景，部署在10~40平方米，容纳7~15人的中型会议室。

完整系统组件

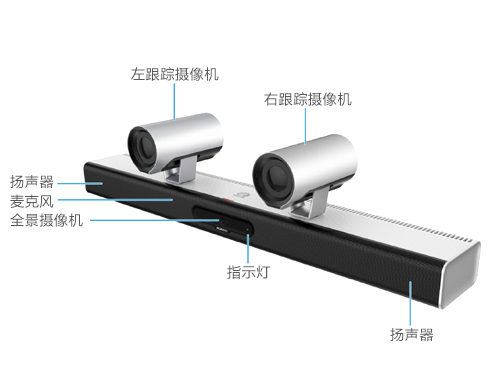

高清编解码器（内置高清摄像机、扬声器、阵列麦克风）、CloudLink Touch 触控屏、AirPresence Key（选配）、线缆和电源

通信协议

多媒体框架协议

ITU-T H.323、IETF SIP

视频编解码协议

H.263/H263＋、H.264 BP、H264 HP、H.264 SVC

音频编解码协议

G.711A、G.711U、G.722、G.729A、AAC-LD、OPUS

双流协议

ITU-T H.239、BFCP

其他通信协议

H.225、H.235、H.241、H.245、H.281、H.350、H.460、RFC2833、LDAP、LDAPS

网络传输格式

TCP/IP、RTP、RTCP、DHCP、DNS、SMTP、SNMP、SNTP、 Telnet、SSH、HTTP、HTTPS、TR-069

WiFi标准

IEEE 802.11 a/b/g/n/ac、IEEE 802.1p/q、IEEE 802.1X、 WEP、WPA、WPA2、WPS认证

带宽

IP

64Kbps～8Mbps

视频特性

活动图像分辨率

H.265

1080p 60fps，最低带宽768Kbps

1080p 30fps，最低带宽384Kbps

720p 60fps，最低带宽512Kbps

720p 30fps，最低带宽256Kbps

H.264

1080p 60fps，最低带宽1Mbps

1080p 30fps，最低带宽512Kbps

720p 60fps，最低带宽512Kbps

720p 30fps，最低带宽384Kbps

数据内容分辨率

输入：HDMI：3840×2160 25/30fps 、3200×1800 30fps、2880×1800 30fps、2880×1620 60fps、2560×1600 60fps、2048×1536 60fps、1920×1200 60fps、1680×1050 60fps、1600×1200 60fps、1600×900 60fps、1440×900 60fps、1400×1050 60fps、1366×768 60fps、1360×768 60fps、1280×1024 60/75/85fps、1280×960 60fps、1280×768 60/75/85fps、1280×800 60fps、1024×768 60/70/75/85fps、800×600 56/60/72/75/85fps、720×400 85fps、640×480 60/72/75/85fps

VGA：640×480 60/72/75/85fps、720×400 85fps、800×600 56/60/72/75/85fps、1024×768 60/70/75/85fps、1152x864 75fps、1280×768 60/75/85fps、1280×800 60fps、1280×960 60fps、1280×1024 60/75/85fps、1360×768 60fps、1366×768 60fps、1440×900 60fps、1400×1050 60fps、1440x576i 60fps、1440x480i 60fps、720×480p 60fps、720x576p 50fps、720p 50/60fps、1080p 24/25/30/50/60fps、1600×900 60fps、1600×1200 60fps、1680x1050 60fps、1920x1200 60fps

编解码分辨率：800×600、1024×768、 1280×1024、1280×720、1920×1080、3840×2160

输出：800×600、 1024×768、 1280×1024、1280×720、1920×1080、3840×2160

活动双流

1080p 60fps+1080p 60fps（4K 15fps）

1080p 30fps+1080p 30fps（4K 8fps）

数据会议1080p 30fps / 4K 8fps

摄像机

摄像机

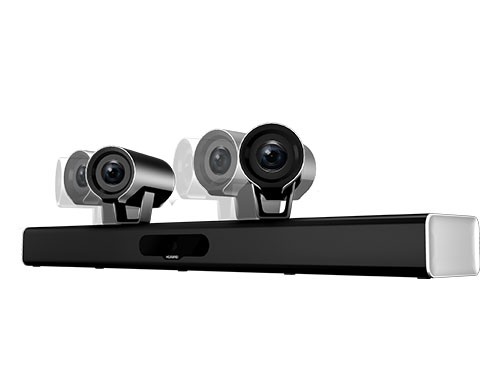

跟踪摄像机

图像传感器：200万像素1/2.8英寸CMOS成像芯片

分辨率：最高1920×1080（1080p 60fps）

镜头变焦：最大5倍光学变焦

焦距：3.17mm（Wide端）~ 15.85mm（Tele端）

最大光圈：F1.8

最大水平视角：83°

最大垂直视角：51.6°

预设位数量：本地最多30个、远端最多16个

PTZ控制：PTZ调节

全景摄像机

分辨率：1920×1080（1080p 30fps）

镜头变焦：定焦

焦距：3.8mm

光圈：F2.8

水平视角：84°

垂直视角：48°

图像模式

图像模式：灵活转换的图像设定模式：标准、鲜艳、自然、自定义

自动调节

自动调节：自动白平衡（AWB）、自动曝光（AE）、自动聚焦（AF）

曝光方式：自动、手动、快门优先、光圈优先

白平衡：自动、手动、一键取值

音频特性

音频特性

快速回声消除(AEC)、自动噪声抑制（ANS）、自动增益控制（AGC）、语音清脆化 (VoiceClear)、 语音增强 (AudioEnhancer)、支持唇音同步

麦克风

内置麦克风

拾音能力：6米拾音距离和180度拾音范围

最大声源定位距离：10米

声源定位角度：前向180度

内置扬声器

放音能力：6米放音距离

最大响度：92dB SPL@1m 8W

语音跟踪能力

跟踪区域：5米

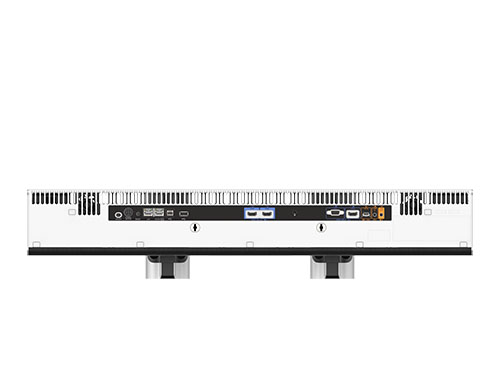

接口

音频输入接口

内置阵列麦克

1×HD-AI（2级）

1×HDMI（音频输入）

1×3.5mm

音频输出接口

内置扬声器

1×3.5mm

2×HDMI（音频输出）

视频输入接口

1×内置摄像机（双路 1080P跟踪摄像机，5倍光学变焦）

1×HDMI（4K30）

1×VGA（1080P60）

视频输出接口

1×HDMI（4K60）

1×HDMI（4K30）

其他接口

1×10/100/1000Base-T

1×RJ45；

1×POE网口

1×USB 2.0 Type-A

1×USB 2.0 Type-B

2.4G / 5G双频Wi-Fi

物理特性及服务

尺寸

终端尺寸：812mm×186mm×163mm

包装尺寸：965mm×380mm×275mm

净 重：6Kg

毛 重：13.1Kg

电气特性

工作电压：100V ～ 240V AC

工作频率：50Hz-60Hz

最大功耗：180W； 内置AC/DC电源模块

环境要求

温度：0℃～40℃ (工作状态) -40℃～70℃ (非工作状态)

相对湿度：5%～95% (工作状态) 0%～95% (非工作状态)

周围噪音：小于46dBA SPL

最小照度：7lux

推荐照度：大于200lux

认证和标准

CCC、CE（RoHS、REACH、WEEE）、UL、FCC、工信部进 网证、无线型号核准
