机房综合布线方案设计、机房综合布线结构有哪些?

发布时间:2021-06-18 17:27
来源:互联网
作者:亿企高信
阅读量:22

机房综合布线结构一般要求布线距离短,整齐且排列有序。目前机房综合布线结构主要有“田”字和“井”字两种结构类型,其中“田”字结构比较适用于环形机房布局,“井”字形较适用于纵横式机房布局,两种布线结构均可布线于吊顶上和地板下两个位置。

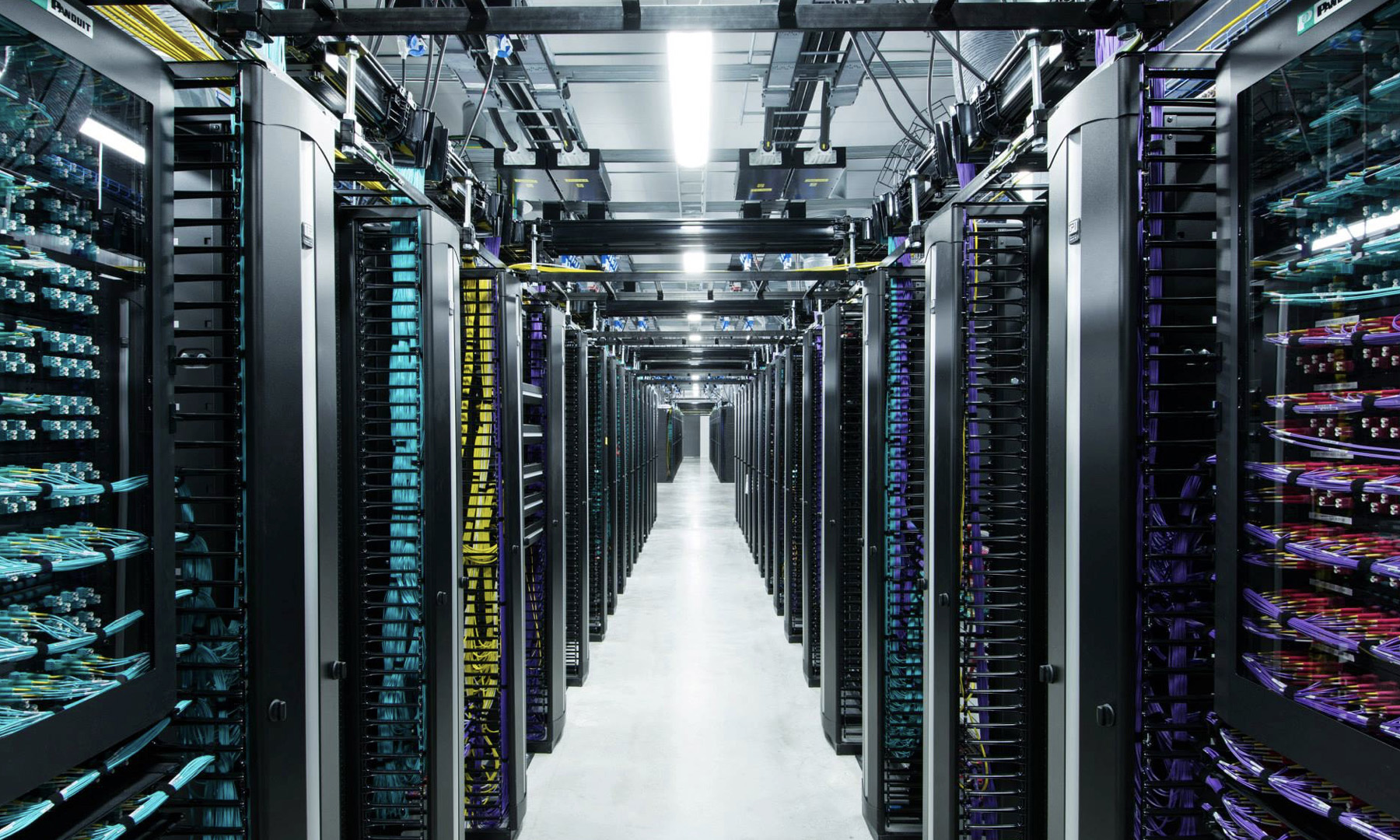

数据中心

机房综合布线设计方案


机房综合布线内建信息传输通道,外接建筑外的通信网,作为数据中心的中枢神经,关系着整个网络的运行状态。那么机房综合布线应该如何设计才能满足数据中心高速率、高性能的需求呢?


1.机房工作区子系统设计


机房工作区子系统设计应结合建筑内实际情况而定,工作区采用六类信息模块,明确工作区内各设备需求,估算信息点,使用机柜布局和安装机房内服务器和终端设备。机房工作区子系统信息点设计为机柜式设备,包括服务器机柜、网络设备等,服务设备统一安装在机柜里,此工作区子系统需安装五台机柜:第一台机柜安装防火墙、下一代防火墙、SSLVPN、核心交换机、接入交换机、云服务交换机、报警模块、嵌入式监控管理服务器、配电监控检测、UPS监控和无线控制器等设备;第二台机柜安装服务器、KVM切换器、刀片服务器、云显卡、语音板卡、UPS等设备;第三台机柜安装键盘鼠标显示器、KVM切换器、服务器等设备;第四台机柜安装磁带库、存储设备、光纤交换机、UPS等设备;第五台机柜安装显示器键盘鼠标、服务器、防火墙、交换机等设备;另外环境监控系统安装有精密空调、温湿度监控、精密空调监控和超声波加湿器。在信息点设计时,还应预留一定的扩展空间,以便机房综合布线系统扩展使用。


2.机房水平区子系统设计


机房综合布线水平区子系统包括语音系统和数据系统两个子系统,此区子系统设计应采用六类布线产品(如六类非屏蔽网络跳线等)实现1000 Mbps传输速率的数据传输网络,此外为了实现数据点和语音点的灵活互换性,数据点和语音点的介质要一致。同时为了使机房综合布线具有较高可靠性,水平区子系统综合布线时可采用高备冗余和强抗干扰性的双绞线。


3.机房垂直主干子系统设计


机房垂直主干子系统设计结合机房综合布线项目中语音通讯的需求,垂直主干语音系统应采用三类大对数UTP线缆,每个语音点对应一对主干线缆,同时考虑1:1.1的主干冗余。此外垂直主干子系统的数据主干应采用六芯室内多模万兆光纤。


4.机房管理区子系统设计


机房管理区子系统包括配线间配置、配线柜、铜缆配线架、光缆配线架和管理间跳线。其中,配线间需安装网络机柜设备;配线柜中的网络设备应遵循19寸标准大小,以便后期维护管理在各楼层选择安装立式机柜;铜缆配线架是连接垂直干缆和语音水平的配线架,应配置交叉连接配线架;配线架可选择二十四口六类屏蔽非屏蔽类型,以便与网络设备快速连接;光缆配线架同样也要采用标准化19寸光纤配线架,以便连接多模室内光纤;管理间跳线中光纤跳线采用LC双工双芯光纤跳线,但数据部分和语音部分的网络跳线应采用六类网络跳线。


5.机房设备间子系统设计


机房设备间子系统设计结合机房综合布线设计规范,需在建筑内部中心位置设立设备间,管理整个建筑内的综合布线网络,同时可有效减少建筑内部综合布线中主干线缆的用量。机房设备间子系统包括配线柜、铜缆配线架、光缆配线架、管理间跳线。其中,配线柜应采用标准化19寸设备,以便后期的维护与管理;铜缆配线架中语音中心设备间连接语音模块、总配线架和垂直干缆配线架,总配线架由电信局供应,故选用Cat3语音配线架和网络配线架;光缆配线架也采用19寸光纤配线架,可连接多模室内光纤;管理间跳线中光纤跳线采用LC双工双芯光纤跳线,但数据部分和语音部分的网络跳线应采用六类网络跳线。
