现代化智能微模块数据中心机房建设指南

发布时间:2021-07-12 15:57
来源:互联网
作者:亿企高信
阅读量:77

现代数据中心建设是一项复杂的系统工程,其核心是系统集成,这是现代化智能机房发展的必然趋势。在立足“满足现在、适应未来”的建设策略的基础上,数据中心机房建设的总体设计应综合考虑各系统的先进性、高可靠性、标准性、实用性、可扩展性

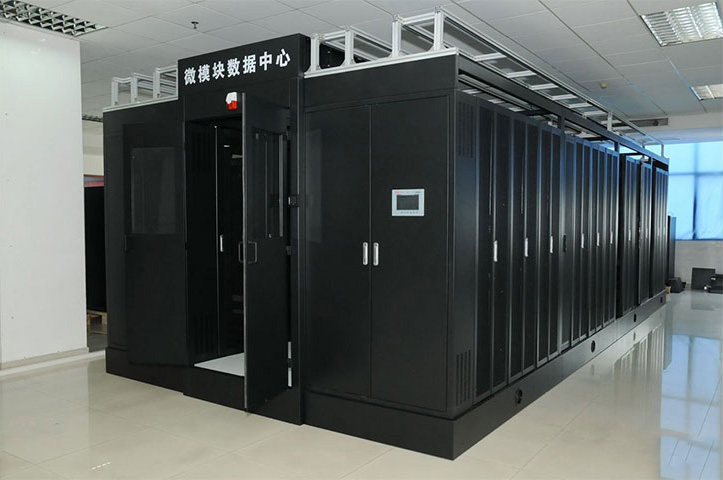

模块化数据中心

(1) 先进性:采用先进的数据通道管理、节能环保等管理手段,充分考虑综合布线、电力改造、计算机网络等系统的接口和配套,使机房系统具有一定的超前性,确保机房系统长期高效运行。


(2) 可靠性:采用质地优良的材料、性能优越的设备及规范的施工工艺技术,特别是在意外情况下的抗干扰性和快速补充性,保证各个环节都安全可靠。


(3) 标准性:严格按国家技术场地的有关标准设计,图纸文件规范齐全,采用国标通用的符号、标记,力求通用性、可调整性、维修便利,并具有详细的文档资料。


(4) 实用性:实施后的计算机机房分区合理,工艺流程最简;系统配置周到、全面、方便、灵活,根据各功能区的要求不同选择不同等级的材料,在充分考虑电子计算机机房系统功能完善的基础上,使其性价比达到最优。


(5) 扩充性:本系统不仅能支持现有的系统,还应在空间布局、系统电网容量、网络设备端口等方面留有充分的扩展余地,便于系统进一步开发以及适应未来系统更新换代。

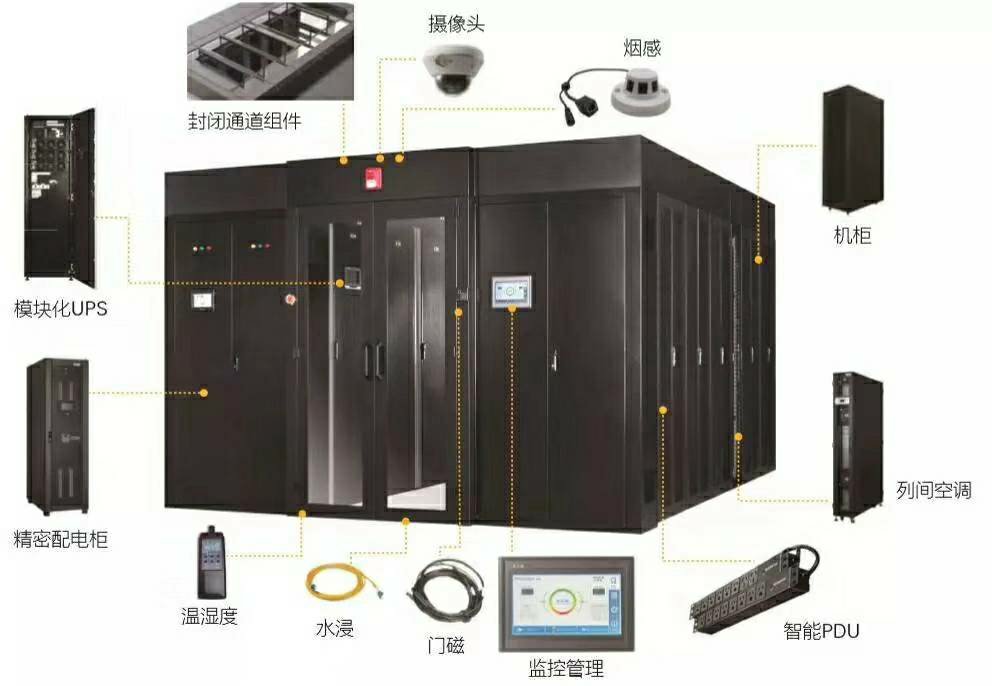

模块化数据中心结构

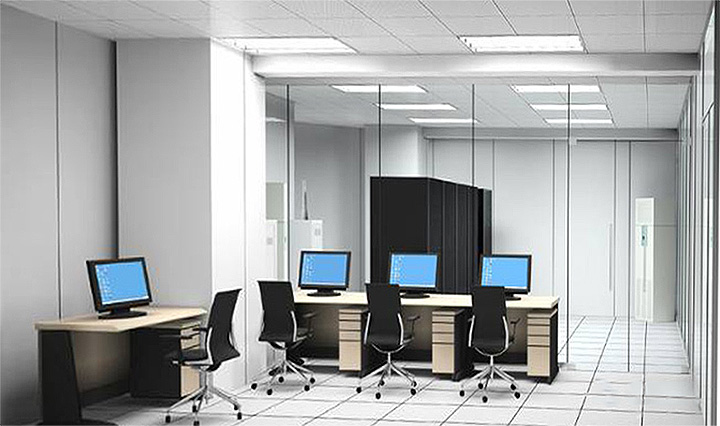

一、机房基础装饰装修


1、吊顶工程


吊顶宜选用不起尘的吸声材料,主机房棚顶装修采用吊顶方式。在顶棚以上到房顶的空间做为机房静压送风或回风风库、可布置通风管道;安装固定照明灯具、走线、各类风口、自动灭火探测器;防止灰尘下落等等。


机房所有吊顶设计为单层吊顶,采用金属微孔铝板以轻钢龙骨安装。微孔铝板厚度等于0.8mm。并在吊顶之前做防尘保温处理。


在机房区采用规格为600*600微孔金属板。天花基板采用合金喷塑板面,配合轻钢龙骨暗骨安装,天花立体感强、容易拆装。该天花机械强度高,不受潮,不变形,不起尘,容易清洁,且有吸音效果,色调柔和、不产生弦光,符合《GB50174-93》规范要求及《GB50222-95》的防火要求。在安装天花之前,将原楼顶清理干净及刷环氧聚氨脂防尘防潮漆二遍。

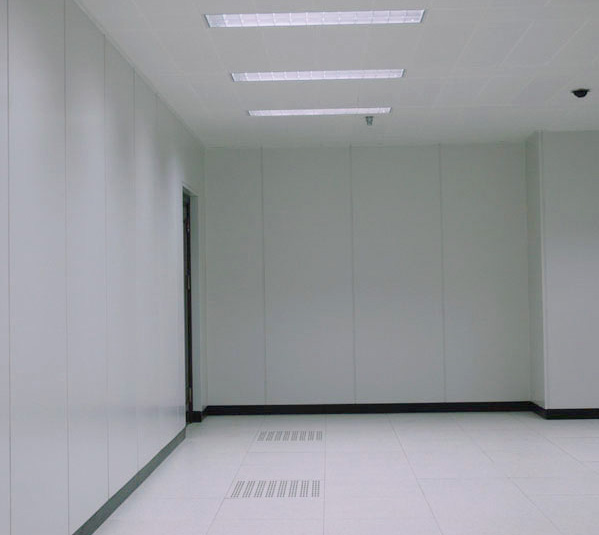

2、墙面工程


工程设计的墙面全部采用彩钢板,颜色为象牙白色。具体做法是:首先在墙面固定高强度防火防水石膏板,然后粘贴固定铝塑板。铝塑板全部接地以满足防磁和屏蔽的要求。有木方处木方面上刷防火、防尘、防腐涂料,结逢处用黑色密封胶处理。踢脚板采用不锈钢拉丝板饰面,高度为130mm。

3、门窗工程


根据要求,机房区域窗户全部做密封处理,材料:防火防水石膏板;铝塑板等。具体做法是沿着窗户内侧做双面石膏板内墙。中间填充50mm防火材料以满足防火、保温要求。在做石膏板内墙以前将原有玻璃窗户清洁干净,内部做好清洁、密封处理。为了保证机房视觉效果的整体一致,采用象牙白色铝塑板饰面。


机房主门为钢制防火门;进入配电间及监控室的门为钢化防火玻璃门。

4、地板工程


机房采用全钢防静活动地板。该防静电活动地板采用优质合金冷轧钢板,经拉伸后点焊成形。外表经磷化后进行喷塑处理,内腔填充发泡填料,上表面粘贴高耐磨的防静电贴面。横梁采用优质管钢,四周无焊缝,整体做镀锌防腐处理。支架上托、下托采用模具一次冲压成型,套管采用无缝钢管,整体做镀锌防腐处理。

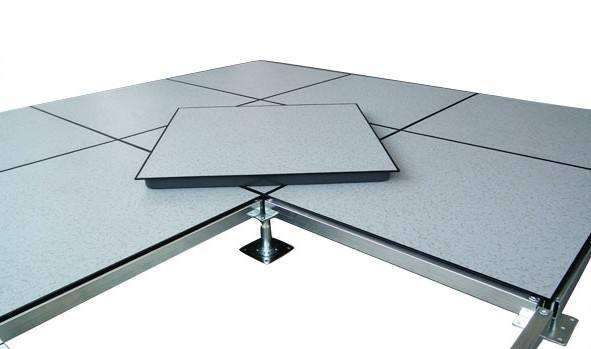

全钢防静电活动地板

5、空调部分


(1)中心机房空调系统采用上送风的精密空调,每组机柜的冷通道采用各2台25KW的列间精密空调,作1+1冗余配置。


(2)机房精密空调开机时B级标准 温度:23±2℃;相对湿度:45%~65%;温度变化率<5℃/h,不得结露。


(3)机房区的噪声声压级小于68分贝。


(4)机房内要维持正压,与室外压差大于9.8帕。


(5)送风速度不小于3米/秒,机房内大于0.5微米的尘埃不大于18000粒/升。


(6)气流组织方式:利用静电地板采用地板上送风,地板上回风。


(7)精密空调制冷区域为中心机房,展示厅及配电室采用普通空调。


6、配电及照明部分


(1)配电


机房由低压配电室供电,在柴油发电机房与市电电源做双电源切换之后,采用YJV3*50+1*25mm²线缆由低压配电房ATS切换柜供电到配电室市电柜。另外,机房UPS电池放置在中心机房,电池的后备时间暂定为60分钟。机房列头柜配有市电柜,机柜冷通道设置列头柜负责其余网络机柜及服务器机柜供电。


每个机柜配置两路PDU电源供电,每路供电电源均来自独立的输出配电柜独立开关,输出开关为32A规格。两个UPS输出配电柜输出到各个机柜的电缆与机柜内的PDU排插必须采用可靠的连接方式。


(2)照明分为一般照明和应急照明


A、一般照明:机房区设计照度不低于500Lux,其他区照度不低于300Lux。机房内无眩光,眩光限制等级为Ⅰ级;其他区域可以有轻微眩光,眩光限制等级为Ⅱ级。


B、应急照明:应急照明设计照度不低于30Lux。机房疏散指示灯、应急出口标志灯照度应大于5Lux。


C、灯具采用亚光板铝合LED灯盘,规格为600*600(中心机房、配电室、展示厅、缓冲间)。灯具正常照明电源由市电供给,应急备用照明电源由UPS电源供给,对应急备用照明灯具进行合理分布,确保在市电断开的时候,UPS能维持机房的照明。弱电机房内必须具备应急照明系统,包括应急照明灯和消防疏散指示灯。


7、UPS主机及电池


机房采用1台100KVA 的模块化UPS主机,配置60KVA功率模块,功率模块为2+1冗余配置,配置配电系统等设计按照1套UPS系统规划和实施,预留日后扩容UPS和电池的空间和基础配套设施。


电池采用免维护密封铅酸电池组,单机后备时间不小于60分钟。


设备走线:要求设备为下进线下出线。


8、气体消防部分


气体消防分别配在机房配气体瓶,消防报警主机设在中心机房门口。


采用FM200(七氟丙烷)灭火系统,气瓶及其控制装置设置在消防室内。根据机房灭火区面积等要素计算设计灭火气体用量。


采用无管网系统方式。中心机房气瓶放置在热通道,靠近精密空调一头放置气体柜放置在入口门对面靠外墙处。


气体灭火系统可与机房冷通道联动,一旦发生火灾可以打开微模块天窗,使配出气体可以进如着火点,同时能够与新风机联通,在报警的启动灭火时启动新风机排烟。


9、动环部分


(1)、视频监控系统:


选用半球摄像机,主要对机房各出入口,机房展示厅、配电室、配电室、柴油发电机房及蓄配电室等重点区域进行实时图像监控和录像。在维护展示厅设置数字硬盘录象主机,从而保证监控系统24小时不间断监控录象。摄像机机采用吊顶安装,电源采用UPS统一供电。


(2)、门禁系统:


安装门禁位置:主要对机房各出入口、机房展示厅、配电室、柴油发电机房及蓄配电室等重点区域进行刷卡开门进出管理。使用感应卡识别系统监视机房进出情况,并连接视频监控提供进出机房或重要设备使用记录。


门禁控制主机位置放在机房区,门禁控制器采用吊顶或地板下安装,感应读卡器墙装。


系统与消防实现联动。火灾发生时,门禁系统自动打开门。方便室内人员安全撤离。


(3)、机房供电电源:


主要开关状态监视及实时监视电压(V)、电流(I)、 频率(F)、有功功率(P)等。总共2台配电柜安装智能电量仪。


(4)、UPS电源:


通过通讯协议及智能通讯接口,监测UPS的工作状态及各种参数--UPS的输入、输出电压、电流、频率、功率因数、逆变器状态、电池状态、旁路状态、报警等,总共1台UPS主机。


(5)、防雷系统:


机房内全部防雷器的运行情况,对失效的防雷器单元进行报警。


(6)、机房空调:


监控空调压缩机状态、风机状态、加热器状态、报警等。(5台精密空调)


(7)、机房温度、湿度:


精确测量机房的温湿度参数、报警(分布中心机房、展示厅、配电室)。


(8)、漏水检测:


对机房空调、暖气漏水情况实时监测、报警等(2台精密空调)。


(9)、机房消防报警:


烟感、温感、计算机机房气体灭火系统报警监视(1台消防控制主机)。


(10)、软件报警功能:


异常警讯发生时,现场监控电脑显示器立刻在机房配置图相关位置显示报警信息,现场监控电脑自动启动语音,光电警示功能,发布异常警讯,出现警示声响提醒操作人员即时处理。


10、综合布线


服务器机房平面布局:冷通道机房服务器机柜尺寸均为宽600mm、深1100mm、高2000mm,每个机柜配置2个10孔PDU。


用一排前列服务器机柜作网络机柜,每台网络机柜配置1个24位六类非屏蔽高密度配线架,配置一套交换机理线,每台服务器机柜配置一套理线架,从各个机柜布放12根六类非屏蔽网线至网络机柜。当跨机架设备需要进行连接时,可以通过网络机柜进行跳接,设备只需用跳线连至机架内的UTP模块即可。


11、防雷部分


机房设直流工作地、交流工作地、安全保护地及防雷保护地共用一组接地装置,采用大楼共用接地系统,接地电阻不大于1欧姆。如大楼共用接地系统不能满足上述要求,需要与大楼防雷接地系统分开单独做接地网,两接地网距离需大于10米。


系统静电泄放接地,在机房地板下采用均压等电位网,接地网采用30x3铜带连接而成,并绝缘架空安装,将各机房内的设备、机架、机柜与等电位带进行最短距离连接,使各机房设备在同一个等电位上。


直流接地采用30*3铜排在机柜位置安装。

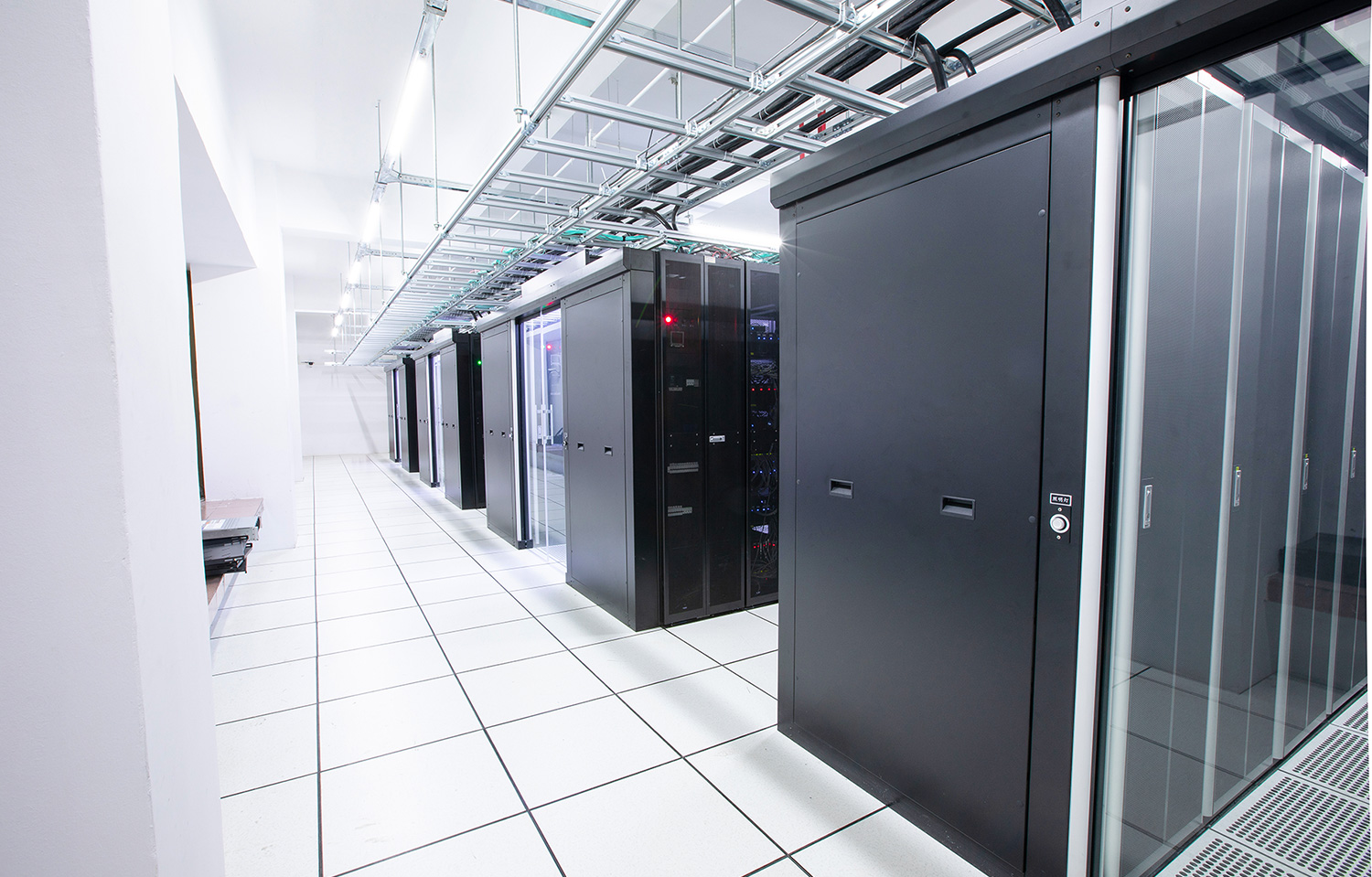

12、走线架


走线架是机房建设重要的组成部分,走线架上部安装着强电、弱电、线槽和管线,也安装着消防灭火的气体管路及新风系统风管;设计走线架可消除顶面各种管线的杂乱感;现代机房要求机房吊顶必须防火、防尘、美观和易于拆装,因而在数据中心中广泛使用着金属走线架。


二、机房电气系统


该系统主要包括:市电及UPS供配电系统;设备供电插座,辅助维修电源插座;备用供电系统的预留;及机房配电管线的敷设。


机房供配电模式为双路模式,采用TN-S系统保护模式,市电及发电机组电缆输入机房电源配电室(此部分不再本次机房建设范围内,有甲方土建完成提供),经ATS切换后输出至配电柜及UPS主机,经UPS系统输出至UPS输出配电柜,再向各系统设备供电。机房内用电系统根据负荷性质分为系统设备负荷和辅助设备负荷,网络设备、环境监控、应急照明等系统设备从UPS取电,精密空调、普通照明、新风、维修电源等辅助设备直接从市电配电柜取电。


强、弱电线路走线使用镀锌钢管,强、弱电线缆之间保持300mm的距离,分支接口及终端使用镀锌金属线盒;终端使用包塑镀锌金属软管;所有强弱电线路开关插座均采用镀锌金属线盒嵌入式安装。所有的强电线、电缆必须穿管或桥架铺设,保证强电电线、电缆与弱电线缆按规范要求分离。


每个机柜引入两路电缆,分别接PDU插座。每一路在列头柜中都有单独开关控制。墙面电源插座由输出配电柜引出ZR-YJV-3*2.5电缆敷设至墙面。


插座布置:在各功能区墙面和地板上的不同位置处设置维修插座,电源由市电提供。


三、照明系统


应急照明保证人员做应急处理和能安全快捷地沿通道向出口或应急出口疏散。照度大于50LUX,采用UPS给部分灯具进行供电,眩光限制等级要求达到 I 级。


机房照明灯具采用600mm×600mmLED平板灯照明灯具。


机房的灯具分区、分段设置开关。开关的分区分段应同时考虑方便工作区域的选择和光照度的调整。应在每个门的入口处设置一个控制开关,控制本功能区的灯具。


1、普通照明:设计中对机房照明的均匀度、稳定性、光源的显色性、眩光和阴影等指标也要认真考虑。整体机房设计一般采用光源的色温为3300K。


2、应急照明:应急照明又称事故照明,是在正常照明因故障或停电熄灭时提供的照明按照招标文件要求:通道向出口或应急出口,照度大于50LUX,其他部分参照相关标准要求:主机室及已记录的媒体存放间中距地面0.8米处的测量照度不低于10LUX。


整体机房方案设计为:中心机房、展示厅及办公室不小于规定照度的10%;机电房不小于规定照度的50%;楼梯及出口指示灯箱为100%。


四、UPS系统


新建机房配置模块化UPS单台最大容量100KVA, 机房选用的UPS机型为×××-100KVA,该型号为100KVA的三进三出的模块化UPS,最大可配置到100KVA功率,前期根据用电需求及冗余设计,配置3个20KVA功率模块,作2+1冗余配置,其中2个20KVA模块合计40KVA为主用,1个20KVA功率模块为备用,UPS电源系统后备时间按≥60分钟配置蓄电池,可满足近中期机房对不间断电源的使用需求,系统设置集中旁路,以便于检修等操作。


五、机房防雷与接地系统


1、防雷


(1)在机房市电输入配电柜内增加防雷器(市电柜总进线),作为电源系统第一级防雷,对雷电脉冲电流进行初级泄放。


(2)在UPS输端增加防雷器,作为电源系统第二级防雷,对雷电脉冲电流进行二级泄放。


2、接地


(1)机房计算机专用直流地、交流工作地、安全保护地、防雷保护地共用一组接地装置,即采用联合接方式,联合接地电阻应≤1Ω。


(2)等电位接地铜排安装,分别在机房地板下装设30×3mm铜排约36米,作为各种防雷器的泄流汇接母排,然后采用不小于35mm2的多股接地线接入的共用地网系统。


(3)计算机以及一切微电子设备需直流接地的设备用ZR-BVR6 mm2导线接入直流网格。


(4)安全保护地,采用TN-S三相五线制线供电制式,机房配电柜用五芯电缆从大楼总配电室引至,其中一根PE线即为安全保护地线。


(5)交流工作接地,根据机房的供电制式,采用TN-S三相五线制线供电制式,机房配电柜用五芯电缆从大楼总配电室引至,其中一根PE线即为交流工作地线。


六、机房微模块机柜系统


为保证设备安全及可靠性,机柜采用主体结构为九折型材结构框架,前后门均为网孔门,满足主设备散热需求,其中前门为单开门,后门为双开门。

机柜主要由以下组件组成:焊接(或拼接)的九折型材框架、安装梁、方孔条、顶盖、底板、前后门、并柜侧门、前挡风板、假面板组成。机柜静承载能力:1200kg,规格:600*1100*2000,可用空间为42U。


机柜框架为轧制九折型材焊接而成的整体式结构,在遇到转运环境不允许的情况下(如电梯高度尺寸不足且楼梯无法通过等),可采用拼装式结构。


七、机房综合布线系统


综合布线一般分为工作区子系统、水平子系统、干线子系统、管理子系统、设备间子系统等几个方面,此次方案采用了成熟、先进、实用的技术,进行系统的优化设计,采用模块化、开放式的结构,以适应系统的灵活组网、扩充升级的需要,实现信息共享、资源共享和科学管理。


供电电缆走线采用金属管走线方式。室内照明线路与动力线路分开,室内照明电源线走吊顶内,设备电源线走活动地板下。走线管采用金属管,金属管壁接地,管与管交叉处以及分支、不同管径连接处应留分线盒,分线盒做防水防潮处理。设备电源线活动地板以上需裸露部分,采用阻燃材料固定,确保线路安全。天花照明电源线在天花上穿金属线槽或金属线管铺设。


八、机房消防系统


消防系统是机房必不可少的一个系统。机房消防采用无腐蚀作用的气体自动灭火装置。气体灭火装置的灭火性能可靠,不损坏电子设备,暗管布方式安装,不影响机房整体效果。

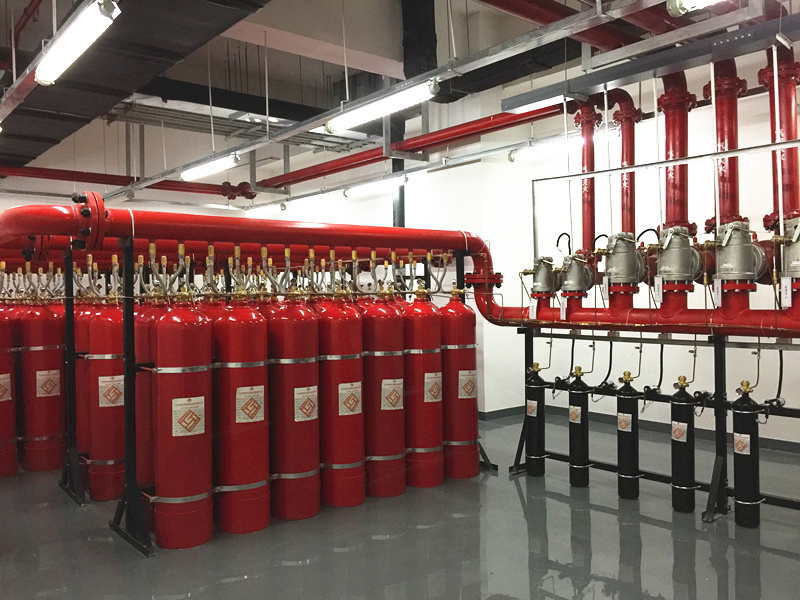

气体灭火系统

消防报警及消防灭火系统应覆盖机房全区域,并设温感、烟感结合报警探测方式。火灾自动报警系统设有自动和手动两种触发装置。报警主机采用壁挂式液晶显示报警器(联动型),容量满足系统要求,主机布置在展示厅外。区域火灾报警控制器能显示出报警的地点和时间,并能通过模块联动其它设备(如配电柜、消防广播、灭火系统等等)。一旦有火灾发生,系统将发出联动信号切断空调、新风等设备的电源。其它控制模块、急停按钮、声光报警器、标示灯等数量和功能均按系统需要配备。
